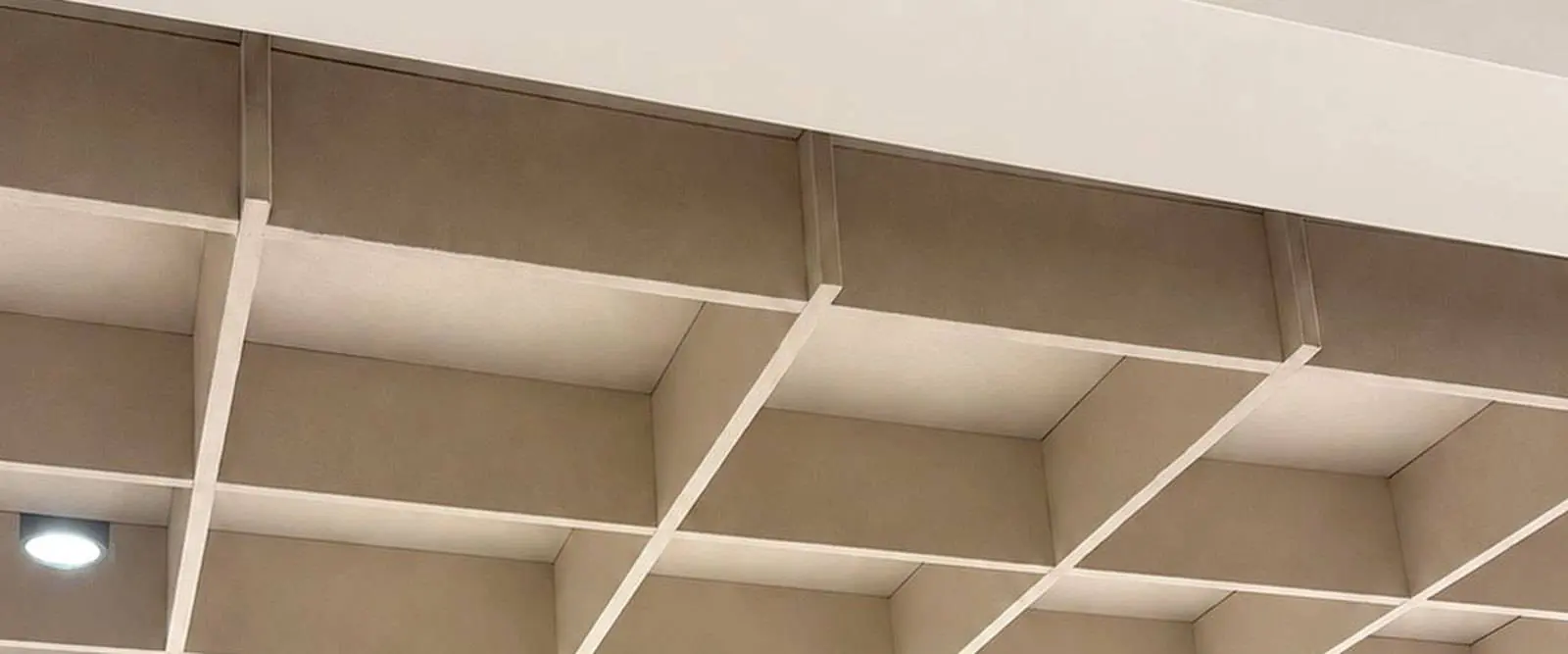

ACOUGRID
תקרת גריד אקוסטית תלת-ממדית
- עיבוד CNC בישראל
- B-s1,d0
- NRC עד 0.85
תיאור כללי
ACOUGRID הוא פתרון אקוסטי המחבר בין עיצוב גיאומטרי לבין הפחתת רעש והדהוד. מבנה התאים התלת-ממדי נותן לתקרה עומק ונוכחות אדריכלית, ובמקביל משפר את האקוסטיקה של החלל.
יתרונות מרכזיים
- מבנה תלת-ממדי - תאי גריד שיוצרים עומק ומשחק צללים בתקרה
- תלייה ישירה - בכבלי פלדה אנכיים או במערכת מותאמת לפרויקט
- שלושה עוביים - 9 / 12 / 24 מ"מ לפי דרישות העיצוב והאקוסטיקה
- קל משקל - כ-5 ק"ג/מ"ר ללא קונסטרוקציה
- ידידותי לסביבה - פוליאסטר עד 100% ממוחזר
מפרט טכני
- חומר
- 100% פוליאסטר (PET), עד 100% ממוחזר
- עובי
- 9 / 12 / 24 מ"מ
- משקל
- כ-5 ק"ג/מ"ר (ללא קונסטרוקציה)
- התקנה
- תלייה ישירה בכבלי פלדה אנכיים / מערכת מותאמת
- מכסה עליון
- ניתן לקבל עם מכסה עליון
- מידות תא
- לבחירת הלקוח
- עמידות באש
- B-s1,d0 (EN 13501-1)
- NRC
- עד 0.85 (לוח 12 מ"מ, חלל אוויר 150 מ"מ)
- גוונים
- לפי מניפת הגוונים של סקורפ - 23 גוונים במלאי (קודי AC), אפשרות להדפסה דיגיטלית
ביצועים אקוסטיים
NRCעד 0.85 (לוח 12 מ"מ, חלל אוויר 150 מ"מ)
לוח PET בעובי 12 מ"מ, חלל אוויר 150 מ"מ. α מקסימלי 1.05 בתדר 1250Hz לפי ISO 354, בעקומת חלל אוויר 50 מ"מ. דוח בדיקה אקוסטית ללוח PET 12 מ"מ בשלוש תצורות. ביצועי מערכת הגריד המותקנת עשויים להיות שונים מנתוני הלוח.
התקנה
- 1
בדיקה מקדימה
עבודה לפי SD מאושר בלבד. מדידה בשטח, בדיקת התשתית (בטון / עץ / מתכת) וספירת רכיבים.
- 2
סימון נקודות
סימון נקודות התלייה כל 1200 מ"מ לפי ה-SD. אין חובה לתלות בצמתים.
- 3
עיגון לתשתית
התקנת עוגן ופלטת תלייה לפי סוג התשתית. עומס עד 50 ק"ג לעוגן.
- 4
כבלים
חיבור ערכת הכבל הייעודית (כולל תפס לגריד) לפלטה.
- 5
הרכבה ותלייה
שילוב הצלעות זו בזו לגריד, חיבור מודולים בזכר-נקבה, הרמה ונעילה בתפסי הכבל.
- 6
פילוס
כיוון אורך הכבלים לגובה התלייה שנקבע לפי צורכי הלקוח. קיצוץ עודפי כבל.
- 7
יישור
בדיקת ישירות קווי הגריד והתאמת המודולים.
- 8
מסירה
בדיקה ויזואלית, ניקוי ומסירה ללקוח.
