ACOUFIN
באפלים מקופלים על מסילת נעילה
- התקנה ללא דבק וברגים
- עיבוד CNC בישראל
- B-s1,d0
- מניפת סקורפ או הדפסה
תיאור כללי

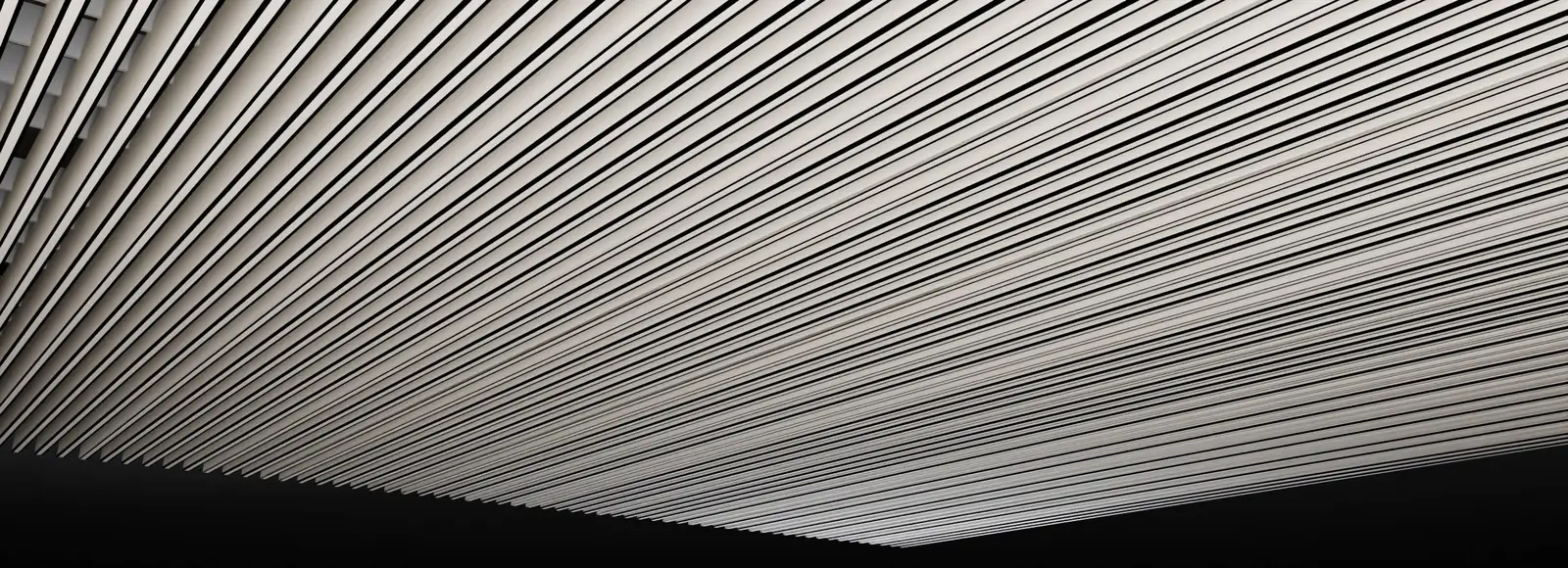

ACOUFIN היא מערכת תקרה אקוסטית של באפלים. כל באפל: פלט PET 9 מ"מ עם חריצים, מקופל לפרופיל U ללא הדבקה וללא חיבורים, ברוחב 38 מ"מ ובגובה גלוי 150 מ"מ. הבאפל נלחץ ביד לזוגות חריצים במסילת PET 12 מ"מ וננעל בה מכנית, ללא דבק וללא ברגים. המסילות נתלות מהתקרה בכבלי פלדה, והמערכת מודולרית: מודול 1200×1200 מ"מ, מרווח בין באפלים לפי דרישת הלקוח, עם המשך זכר-נקבה לכל אורך החלל. גימור: מניפת סקורפ או הדפסה.
יתרונות מרכזיים
- נעילה מכנית - הבאפל ננעל בחריצי המסילה, בלי דבק ובלי ברגים
- קיפול ללא חיבורים - פלט PET 9 מ"מ עם חריצים, מקופל לפרופיל U ללא הדבקה
- מודולרי - מודול 1200×1200 עם 4 מסילות, מרווח בין באפלים לפי דרישת הלקוח
- תלייה פשוטה - כבל פלדה דרך 3 חורי D5 בכל מסילה
- ייצור בישראל - חיתוך וקיפול CNC לפי שרטוט הייצור
- ידידותי לסביבה - פוליאסטר עד 100% ממוחזר
מפרט טכני
- חומר
- פוליאסטר (PET), עד 100% ממוחזר
- מבנה
- פלט PET 9 מ"מ עם חריצים, מקופל לפרופיל U ללא הדבקה וללא חיבורים, ננעל ידנית במסילת PET
- באפל
- PET 9 מ"מ, גובה 150 מ"מ (+17 נעילה), רוחב 38 מ"מ, אורך 1200 מ"מ
- מסילה
- PET 12 מ"מ, 1200×100 מ"מ, זוגות חריצים 17×8 לפי מרווח הבאפלים
- מודול
- 1200×1200 מ"מ, 4 מסילות, מרווח בין מסילות לפי SD
- מרווח באפלים
- לפי דרישת הלקוח
- המשך
- חיבור זכר-נקבה בין מסילות
- גימור
- מניפת סקורפ או הדפסה
- תלייה
- כבל פלדה דרך 3 חורי D5 במסילה
- עמידות באש
- B-s1,d0 (EN 13501-1)
- NRC
- עד 0.85
- עיגון
- עוגן פליז, 50 ק"ג
- טולרנס
- ±2 מ"מ
- משקל
- ניתן לפי מידות בפועל
ביצועים אקוסטיים
NRCעד 0.85
התקנה
- 1
בדיקה מקדימה
עבודה לפי SD מאושר בלבד. מדידה בשטח, בדיקת מבנה התקרה וגובה התקרה החופשי.
- 2
סימון נקודות
סימון נקודות העיגון ופריסת המסילות לפי ה-SD.
- 3
עיגון לתקרה
קידוח ועיגון נקודות התלייה לפי סוג התקרה. עוגן פליז, עומס 50 ק"ג.
- 4
כבלים
הורדת כבל פלדה מכל נקודת עיגון. ערכת הכבל לפי שרטוט ייצור SCORP / SD.
- 5
תליית מסילות
חיבור הכבל דרך חורי ה-D5 במסילה (20 / 600 / 20 מ"מ מהקצוות).
- 6
פילוס
פילוס כל מסילה בשני הכבלים ובין המסילות הסמוכות, ובדיקת חיבורי זכר-נקבה.
- 7
נעילת באפלים
הבאפל: פלט PET 9 מ"מ עם חריצים, מקופל לפרופיל U ללא הדבקה וללא חיבורים. לחיצה ביד לזוג החריצים עד הנעילה, במרווח שנקבע לפי דרישת הלקוח, ללא דבק וללא ברגים.
- 8
יישור ומסירה
בדיקת יישור וריווחים, ניקוי ומסירה ללקוח.
